Descrizione del prodotto
Perforatrice ad alta velocità Di CNC per il modello TPHD3016 del piatto
Industria applicabile:
Pricipalmente usato per la perforazione piastra tubiera, assicella, flangia e grande piatto in petrochimico, caldaia, energia eolica, industrie della flangia ed anche per i piatti di collegamento in costruzione, ponticello, scambio termico, industrie della torretta del ferro
Caratteristica di prodotto:
1.1 Questa macchina mira ai luoghi di perforazione sul di piastra metallica della struttura d'acciaio della costruzione, della torretta del ferro di potere e delle strumentazioni petrochimiche. Adotta il tipo struttura del cavalletto. Gli assi X, Y e Z sono hanno guidato dal servomotore tramite la vite precisa della guida della sfera. Posiziona automaticamente, precisamente e rapidamente e rivestimenti elaborare della perforazione automaticamente. Di conseguenza, altamente migliora la precisione e la velocità . Nel frattempo, evit diare riparare e raschiare causato dalla posizione manuale o dall'errore drilling.
1.2 Il sistema di controllo di questa macchina adotta il sistema di controllo dell'elaboratore ospite e del PLC. Il calcolatore è Installato con software di programmazione automatico ed il software di video della macchina, che possono convertire direttamente l'archivio del grafico di AUTOCAD in programma elaborante. Esso anche molto veloce e facile, persino programmi esso manualmente. Il nuovo operatore senza esperienze nel calcolatore di gestione può Programmarlo in breve il tempo

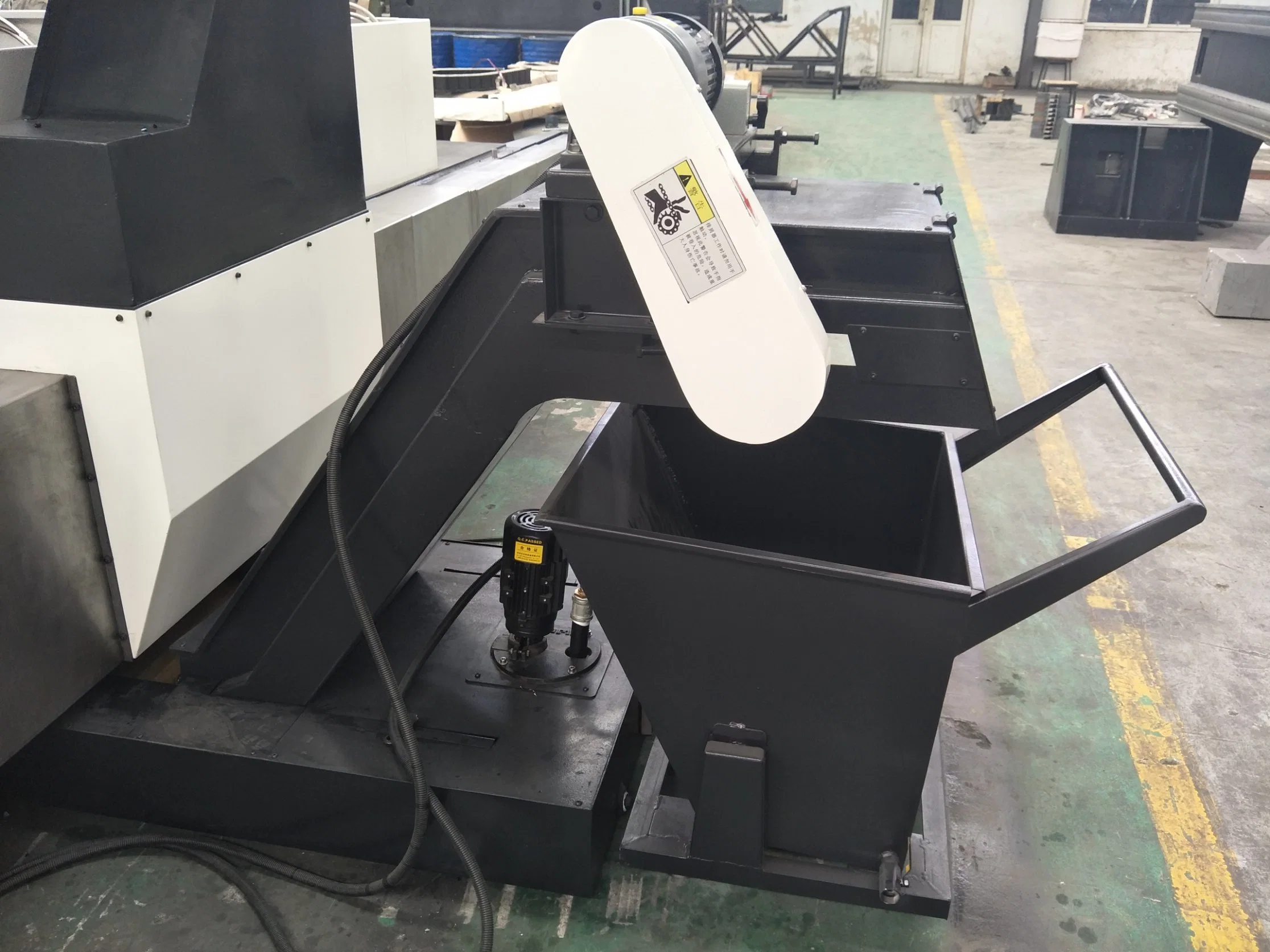

1.3 La rimozione automatica del chip ed il sistema di raffreddamento di circolazione riducono il tempo e l'intensità Non produttivi del lavoro. La necessità Dell'operatore soltanto di caricare e scaricare il pezzo da lavorare e di cambiare i trivelli
1.4 Le teste drilling avanzate di potere di CNC possono registrare automaticamente alla velocità Di alimentazione d'ottimizzazione ed alla velocità Di rotazione con controllo di calcolatore secondo il diametro differente dei fori. Questo uso Taiwan della macchina ha fatto BT50 l'asse di rotazione, il tipo di raffreddamento interno, asse di rotazione di alta esattezza. Può Utilizzare il trivello del carburo. La macchina egualmente adotta il cilindro pneumatico della lama del gioco, per fare lo strumento cambiare più Facile. Il motore principale dell'asse di rotazione di grande potere è Guidato dalla servo cinghia di sincronizzazione. Così è Può Sopportare la grande portata della velocità Di rotazione.
1.5 Questa perforatrice di CNC è Progettata secondo le caratteristiche del pezzo da lavorare ed i requisiti di precisione; Ha modulo compatto ed è Flessibile, esso fa fronte alle richieste elaboranti più Meglio. Nessuna materia i fori è Organizzata come cerchio o linea retta, può Rifinire rapidamente ed esattamente il lavoro. Di conseguenza, questa macchina è Scelta redditizia
- Specifiche:
| Modello | TPHD3016 |
| Formato massimo del pezzo da lavorare (L× W) | Uno collega il piatto massimo di formato 3000x1600mm o la flangia di Φ 1600mm Due parti: 1500*1600mm o 3000*800mm Quattro parti: 500*800mm La perforazione di sovrapposizione è Possibile, bit dello special di bisogno |
| Spessore del pezzo da lavorare | 6--120mm Morsetti idraulici: 6-100mm Scanalatura di T: 6-120mm |
| Tipo dell'unità Del trivello | tabella di scivolamento, servocomando |
| Quantità Capa del trivello | Uno o ATC (8 strumenti di pics) |
| Diametro massimo del trivello | Φ 50mm |
| Foro del cono dell'asse di rotazione | BT50 |
| Velocità Dell'asse di rotazione | 30~3000r/min |
| Il verticale dell'asse di rotazione rifornisce (asse di Z) | 300mm |
| Velocità Di alimentazione di asse di Z (mm/min) | 0-5000 |
| Potere del servomotore dell'asse di X | 2.0 chilowatt |
| Potere del servomotore dell'asse di Y | 1.5 chilowatt |
| Potere del servomotore dell'asse di Z | 2.0 chilowatt |
| Potere del motore del pulitore dello scarto | 0.75 chilowatt |
| Pressione del tipo | 12 molluschi idraulici e T-scanalatura |
| Tipo di controllo elettrico | SIEMENS 808D |
| Quantità Di asse di CNC | 3 |
| Posizionare la precisione | ± 0.08mm |
| Con la funzione della generazione automatica di CAD/CAM | |
| Con la funzione della memoria del punto di rottura (produzione di riavvio facilmente dopo potere fuori) | |
| Formato generale | Circa 5900x3900x3500mm |
| Peso | Circa 17000KG |
| Completamente potere | 30kW |
La macchina di CNC di alba è Fornitore di macchine di CNC, se avete più Richiesta li lasciate sapere liberamente:
